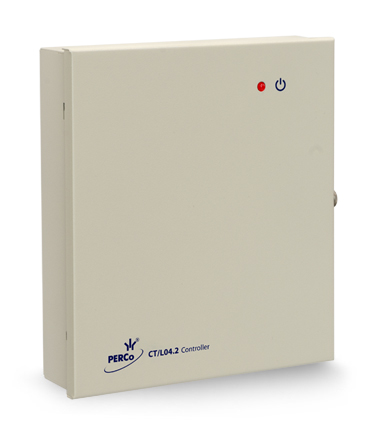

Универсальный контроллер PERCo-CT/L04.2

Контроллер PERCo CT/L04.2 идеально подходить для работы в полнофункциональной СКУД PERCo Web, PERCo S-20, PERCo S-20 «Школа" . На базе контроллера допустима организация мини-СКУД без привлечения полного пакета ПО PERCo — за счет web-интерфейса с возможностью конфигурирования, смены шаблона, дифференциации доступа по территории, времени и статусу, получения информации по номерам идентификационных карт с ФИО сотрудников, добавления дополнительных считывателей и контроллеров второго уровня.

Контроллер поддерживает подключение до восьми считывателей производства PERCo. В зависимости от выбранной конфигурации управляет:

• Четырьмя замками электромагнитного или электромеханического типа при контроле одностороннего прохода.
• Двумя замками электромагнитного или электромеханического типа при контроле 2-стороннего прохода.
• Турникетом или дверью.
• Приводом автоматических ворот или шлагбаумом.

CT/L04.2 оборудован четырьмя релейными выходами, двумя дополнительными выходами типа открытый коллектор, восемью дополнительными входами с управлением выходами типа сухой контакт, двумя шлейфами сигнализации, четырьмя входами ДУ и четырьмя выходами индикации ДУ.

Поддерживает подключение по интерфейсу RS-485:

• Четырех считывателей PERCo: IR03.1, IR04.1, MR07, MR07.1, IR10.
• Двух считывателей PERCo: IRP01, IR03, IR04, IR07.
• Восьми контроллеров второго уровня PERCo CL201.1 (встроенный считыватель, управление одним замком).
• Двух внешних верифицирующих устройств — картоприемников PERCo IC05, алкотестеров etc.
• Двух блоков индикации с ИК-приемником PERCo AI01 для управлении замками ИК-пультом.
• Устройства аварийной разблокировки Fire Alarm.
• Пульта ДУ двери или турникета.
• Табло системного времени PERCo AU05.
• Двух датчиков прохода.
• Четырех герконов.
• Четырех кнопок «Выход" для замка.
• Семи устройств, подающих сигналы управления на дополнительные входы.

Для подключения двух считывателей с Wiegand-выходом требуется конвертер интерфейса PERCo AC02.

Контроллер работает с 64-битными картами, оснащен энергонезависимой памятью с вариантами распределения объема:

• 10 000 карт и 870 000 событий.
• 20 000 карт и 710 000 событий.
• 30 000 карт и 550 000 событий.
• 40 000 карт и 390 000 событий.
• 50 000 карт и 230 000 событий (по умолчанию).

В настройках заданы MAC-адрес, сетевой IP-адрес, маска подсети, IP-адрес шлюза.

CT/L04.2 поддерживает:

• Импульсный и потенциальный режим управления.
• Функции контроля зональности, комиссионирования и верификации (при установке локального ПО).
• Постановку и снятие с охраны контролируемой зоны.
• Передачу тревожных извещений на централизованный пульт охраны.
• Подключение двух шлейфов ОПС.
• Управление тремя выходами световой индикации на пульт ДУ, используемые также как дополнительные выходы TTL.
• Управление выходом звуковой индикации на пульт ДУ.
• Подключение к сети и обновление ПО по Ethernet с поддержкой стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP).

CT/L04.2 оснащен RTC-таймером, сетевым портом RJ-45, датчиком вскрытия корпуса, LED-индикацией наличия питания. Интервал рабочих температур — +1 ºС… +40 ºС. Питание — 12 ±1.2 В DC (БП в комплект не входит). Энергопотребление — до 200 мА (2.5 Вт). Габариты — 205×189×45 мм, вес — до 1.8 кг.

Технические характеристики:

Напряжение питания	DC 12 В ±1.2 В
Ток потребления	не более 0.2 А
Потребляемая мощность	не более 2.5 Вт
Стандарт интерфейса связи сервером	Ethernet (IEEE 802.3)
Скорости передачи данных Ethernet	10/100 Мбит/с
Интерфейс подключения считывателей	RS-485
Количество подключаемых считывателей	до 8
Число карт доступа (пользователей)	до 50 000
Число событий журнала регистрации	до 870 000
Количество релейных выходов (м.б. выходами управления ИУ)	4
Количество дополнительных выходов типа «открытый коллектор"	2
Количество дополнительных входов, управляемых выходами типа «сухой контакт"	до 8
Количество шлейфов сигнализации	до 2
Количество входов дистанционного управления	до 4
Количество выходов индикации дистанционного управления	4
Средний срок службы	8 лет
Класс защиты от поражения электрическим током	III по IEC 61140
Рабочий температурный диапазон	+1 °C… +40 ºC
Габариты	205×189×45 мм
Вес	не более 1.8 кг
