ЛКД-ШКС-1, Ethernet–шлюз для объединения сегментов системы, подключенной по RS-485, в сети Ethernet

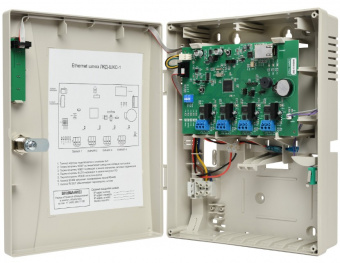

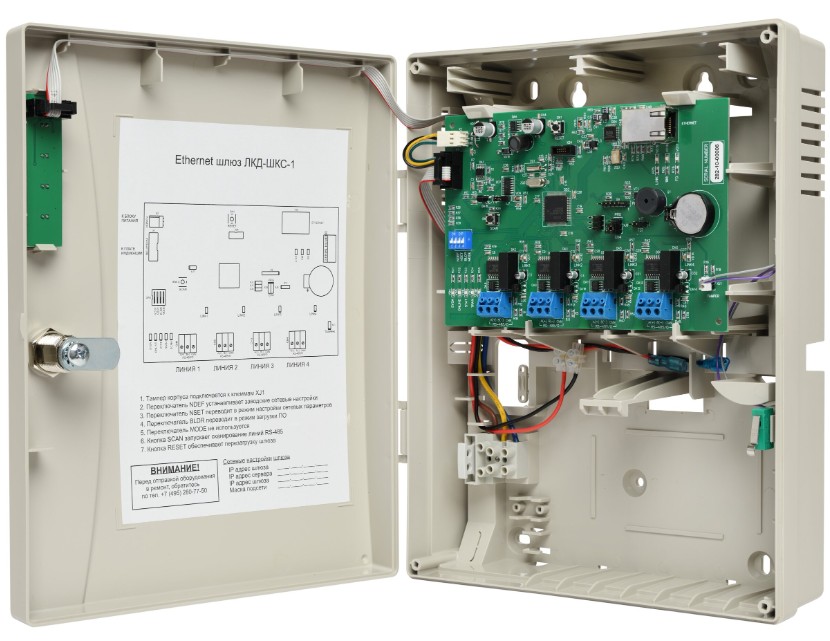

Ethernet-шлюз ЛКД-ШКС-1 представляет собой эффективное решение для интеграции сегментов системы, использующих интерфейс RS-485, в современные Ethernet-сети. Этот шлюз позволяет объединить до четырех линий RS-485, каждая из которых может поддерживать подключение до 24 контроллеров, обеспечивая гибкую и масштабируемую архитектуру системы. Гальваническая развязка между линиями RS-485 и Ethernet-интерфейсом гарантирует надежную защиту от помех и перенапряжений, повышая стабильность и долговечность системы в целом.

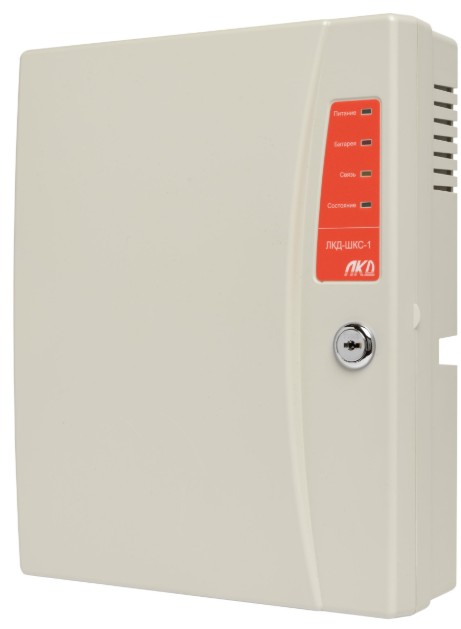

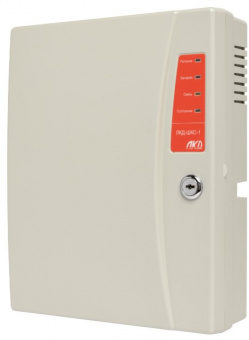

Устройство выполнено в прочном пластиковом корпусе, который предназначен для настольного или настенного монтажа. Встроенный блок бесперебойного питания (ББП) с местом для установки аккумулятора емкостью до 7 Ач обеспечивает непрерывную работу системы даже при временном пропадании электроэнергии. Это особенно важно для критически важных объектов, где необходимо поддерживать постоянный контроль и управление доступом.
Шлюз ЛКД-ШКС-1 поддерживает работу в широком диапазоне температур от 0°C до +55°C, что позволяет использовать его в различных климатических условиях. Подключаемые контроллеры включают в себя модели ЛКД-КС-8000, ЛКД-КС-8000-2 и ЛКД-КСЛ-8000, обеспечивая совместимость с широким спектром оборудования. Общее количество подключаемых контроллеров доступа может достигать 96, а диапазон опрашиваемых адресов составляет от 1 до 80.
Ethernet-шлюз ЛКД-ШКС-1 предлагает удобную функцию обновления встроенного программного обеспечения, что позволяет оперативно добавлять новые функции и устранять возможные ошибки. Обновление прошивки может быть выполнено непосредственно на объекте, без необходимости демонтажа и транспортировки устройства.

Технические характеристики:

Материал корпуса	Пластик ABS
Размеры корпуса	290х230х85 мм
Вес брутто/нетто	1,7 кг / 1,4 кг
Диапазон рабочих температур	от 0° до +55° С
Диапазон температур хранения	от -20° до +60° С
Допустимая относительная влажность	от 0 до 90% при 40° С (без конденсата)
Подключаемые контроллеры	ЛКД-КС-8000, ЛКД-КС-8000-2, ЛКД-КСЛ-8000
Выходные интерфейсы	·      Ethernet - для подключения к сети; ·      RS-485 с гальванической развязкой - для подключения контроллеров.
Количество линий RS-485:	4
Максимальное количество контроллеров на линии:	24
Максимально количество подключаемых контроллеров доступа	96
Опрашиваемые адреса	с 1 по 80
Скорость обмена с ПК	до 100 Мбит/сек (протокол UDP), (протокол физического обмена 100BASE-T)
Первичное питание	220 В (±10%), 50 Гц
Потребляемая мощность	не более 50 Вт
Вторичное питание	12 В, постоянный ток
