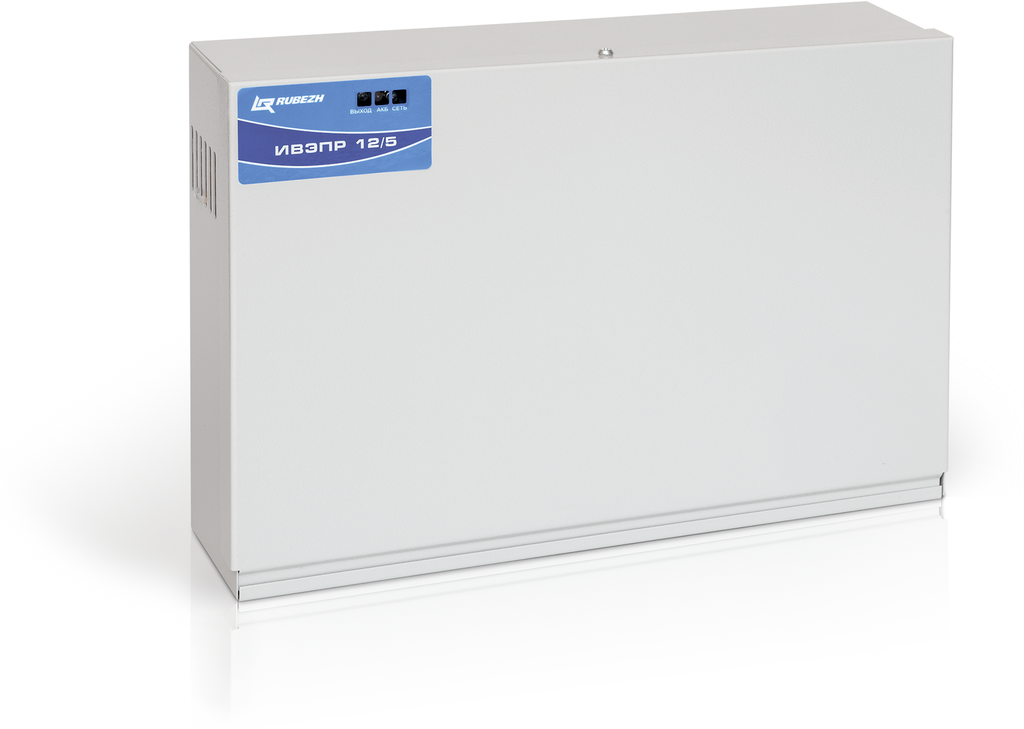

Источник питания ИВЭПР 12/5-1к

Импульсный источник питания ИВЭПР 12/5-1к номинальным постоянным напряжением 12 В и током нагрузки до 5 А.
Функция резервирования осуществляется от одной или двух герметизированных необслуживаемых свинцовых аккумуляторных батарей номинальным напряжением 12 В, емкостью 7, 12 или 17 А·ч.

ОСОБЕННОСТИ:

• Автоматический заряд АКБ при наличии сети переменного тока.
• Автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения.
• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение.
• защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически.
• электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
• защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора.
• защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.

Технические характеристики:

• Входное напряжение сети: 130…265 В.
• Номинальный ток нагрузки: 0…5,0 А.
• Максимальный кратковременный ток нагрузки: до 5,5 А в течение 15 минут.
• Выходное постоянное напряжение.
– при работе от сети: 13,4…13,8 В
– при работе от АКБ: 10,8… 13,5 В
• Пульсации выходного напряжения при работе от сети (от пика до пика): не более 100 мВ.
• Напряжение отключения нагрузки от АКБ при защите от глубокого разряда: 10,4 В ± 0,4 В.
• Порог включения индикации "Предварительный разряд АКБ" (оранжевый свет индикатора АКБ): 11,1 ±0,2 В.
• Собственное потребление источника от АКБ в резервном режиме: не более 40 мА.
• Потребление источника в режиме защиты АКБ от глубокого разряда: не более 5 мА.
• Ток заряда каждой АКБ при работе от сети при напряжении на АКБ=12,0 В: не более 0,45А.
• Мощность, потребляемая от сети переменного тока: не более 87 Вт.
• Диапазон рабочих температур: от -10 ºС до +40 ºС.
• Допустимая нагрузка выхода "Авария" .
– для транзисторного ключа: 50 мА, номинальное напряжение 12В
– для электромагнитного реле: не более 120 В 0,5А переменного тока; 60 В 1А постоянного тока
• Степень защиты оболочки по ГОСТ 14254-96: IP20.
• Время технической готовности источника к работе после включения напряжения питания: не более 10 с.
• Наработка на отказ: не менее 40 000 ч.
• Средний срок службы: не менее 10 лет.
