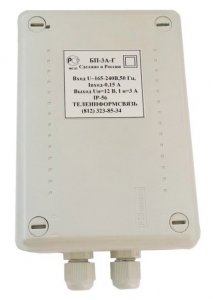

Блок питания БП-3А-Г (3А-У)

Компактный блок питания Телеинформсвязь БП-3А-Г (3А-У) работает от сети переменного тока с напряжением 175 –250 В и частотой 50 – 60 Гц, имеет класс защиты IP56, диапазон рабочих температур -25 – 40 ⁰С и идеально подходит для подачи стабилизированного напряжения 12 B DC на оборудование ОПС, систем видеонаблюдения и прочих устройств индустриальной аппаратуры.
Схема БП-3А-У обеспечивает компактность и малый вес устройства, 100% защиты от короткого замыкания и аварийных неисправностей питаемого оборудования. Во всех случаях осуществляется автоматическое отключение при возникновении аварии и мгновенное восстановление подачи питания при устранении неисправностей.

Основой конструкции БП-3А-У является обратноходовой импульсный преобразователь, созданный с использованием микросхемы TinySwitch III фирмы Power Integrations. Принцип работы преобразователя заключается в выпрямлении переменного напряжения промышленной частоты в постоянное напряжение, преобразование его управляемым генератором в высокочастотное напряжение, а затем – выпрямление и стабилизацию.

Технические характеристики:

• Тип питания: Блок питания импульсный
  .
• Входное напряжение: 175 –250 B
  .
• Частота входного напряжения: 50 – 60 Гц
  .
• Выходное напряжение: 12 B
  .
• Защита от КЗ: Да
  .
• Класс защиты: 56 IP
  .
• Диапазон рабочих температур: -25 – +40 градусов Цельсия
  .
• Габариты: 120 х 60 х 50 мм.
