Комплект подземного привода roller 24 2-х створчатых ворот

Комплект подземного электромеханического привода Roller 24 – это высокотехнологичное решение для автоматизации распашных ворот, отличающееся надежностью, долговечностью и широким функционалом. Разработанный для интенсивной эксплуатации, он идеально подходит для частных домовладений, коттеджных поселков и других объектов, где требуется эффективное управление въездной группой. Способность привода работать в экстремальных температурных условиях от -40°C до +55°C, а также его класс защиты IP67 (что выше заявленного IP54 в описании), гарантируют бесперебойную работу в любых климатических зонах и при любых погодных условиях, будь то снег, дождь или палящее солнце.
Особое внимание стоит уделить самоблокирующемуся редуктору, который обеспечивает надежную фиксацию створок ворот в крайних положениях, исключая их случайное открытие или взлом. Это является важным фактором безопасности и практичности, особенно в условиях сильного ветра. Время открывания створок на 90 градусов составляет всего 18 секунд, а при более широком угле открытия до 110 градусов – также 18 секунд, тогда как на 140 градусов – 10,5 секунд. Эти показатели свидетельствуют о высокой скорости работы системы, что особенно ценно в условиях интенсивного движения.
Производительность привода, выраженная в интенсивности использования S3 – 30%, позволяет ему выполнять до 30 циклов в час при угле открытия 110°/180° и до 50 циклов при 140°. Это делает систему подходящей для объектов со средней и высокой проходимостью. Возможность установки абсолютного энкодера и механических упоров расширяет функционал и точность управления, позволяя контролировать положение створок без необходимости постоянной подачи питания на привод.
Комплект поставки включает все необходимое для монтажа и полноценной работы системы: два подземных привода, два прочных подземных монтажных бокса из окрашенной стали, два комплекта встраиваемых механических упоров (для открытого и закрытого положения), а также современную плату управления Brain 592 с соответствующим корпусом. Плата управления поддерживает подключение замка и различных типов приемников, обеспечивая гибкость интеграции с другими системами безопасности.
Таким образом, комплект подземного электромеханического привода Roller 24 является комплексным и надежным решением, сочетающим в себе высокую производительность, прочность конструкции, устойчивость к внешним воздействиям и широкий спектр возможностей для точной и безопасной автоматизации распашных ворот.

Технические характеристики

• Напряжение питания (В перем./ В пост.): 230;
• Мощность (Вт): 380;
• Ток (А): 1,7;
• Тепловая защита (°С): 140;
• Конденсатор (мкФ): 12,5;
• Макс. момент (Нм): 330;
• Скорость поворота (град./сек): 6;
• Время открывания створок на угол 90° (сек): 18 (110°/ 180°), 10,5 (140°);
• Макс. ширина створки (м): 3,5 (110° / 180°) - 2 (140°);
• Интенсивность использования: S3 - 30%;
• Число циклов в час: 30 (110°/ 180°), 50 (140°);
• Диапазон рабочих температур (°С): -20 - +55;
• Масса исполнительного механизма (кг): 26,5;
• Класс защиты: IP67;
• Габаритные размеры исполнительного механизма (мм): 360X150X140;
• Габаритные размеры монтажного бокса (мм): 430х307,5х156.

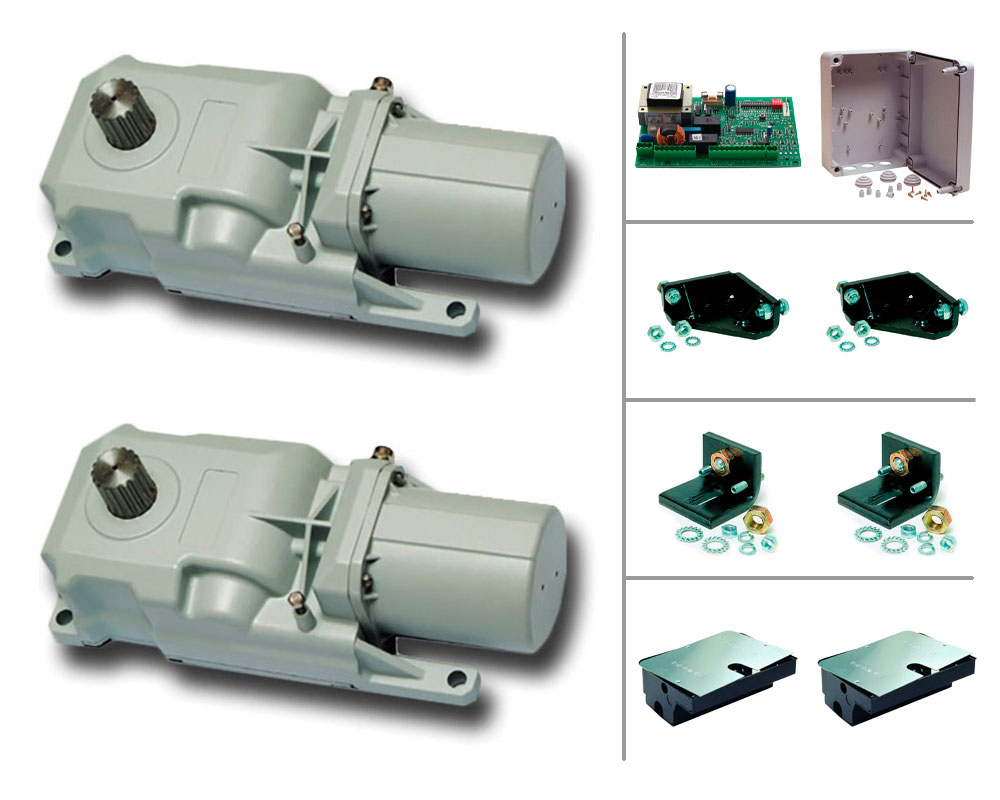

Состав комплекта

• 6170077 - Diablo подземный электромеханический привод распашных ворот, 230В, створка до 3.5м, до 500 кг, 330Н*м, 380Ватт, 6 град/с, угол открытия 110 град., самоблокирующий редуктор, время открывания на 90 град - 18 сек, возможность установки абс.энкодера и механических упоров, 30% интенсивность, -40…+55 град. - 2 шт.

• 00058P0050 - Подземный бокс для подземного привода для распашных ворот Roller из окрашенной стали - 2 шт.

• 722121 - Встраиваемый механический упор открытого положения в подземный привод Roller - 2 шт.

• 722122 - Встраиваемый механический упор закрытого положения в подземный привод Roller - 2 шт.

• JA592 - Плата управления для распашных ворот Brain 592, 230В ,800Вт, концевые выключатели, разъем приемника Genius 5PIN или FAAC RP, подключение замка, без возможности подключения энкодеров G-WAY - 1 шт.

• JA320 - Корпус для плат управления Genius - 1 шт.
