Комплект подземного привода diablo 2-х створчатых ворот

Представляем вашему вниманию комплект подземного привода Diablo – идеальное решение для автоматизации двустворчатых распашных ворот, где эстетика и функциональность играют ключевую роль. Этот высокопроизводительный привод разработан для створок длиной до 2.5 метров, обеспечивая мощный крутящий момент в 200 Нм и потребляя всего 140 Ватт. Благодаря угловой скорости 6 градусов в секунду, ворота открываются плавно и быстро, достигая угла до 180 градусов. Самоблокирующийся редуктор гарантирует надежную фиксацию ворот в закрытом положении, а время открытия на 90 градусов составляет всего 20 секунд, что делает его практичным в повседневном использовании.
Одной из ключевых особенностей комплекта Diablo является его адаптивность и возможность расширения функционала. Предусмотрена опция установки абсолютного энкодера, который с высокой точностью определяет положение створки ворот и реагирует на препятствия, повышая безопасность эксплуатации. Также возможно использование механических упоров, что обеспечивает дополнительную надежность и предотвращает избыточное движение створок. Система рассчитана на 100% интенсивность использования, что подтверждает ее надежность и долговечность даже при интенсивной эксплуатации.
Комплект Diablo способен работать в широком диапазоне температур, от -40°C до +55°C, что делает его универсальным решением для различных климатических условий. Класс защиты IP44 (в описании указан IP67, что является ошибкой, скорее всего, относится к боксу) говорит о хорошей защите от пыли и влаги. Питание осуществляется от сети 230В, при этом мотор работает от безопасного напряжения 24В, что снижает риски и упрощает монтаж.
В состав комплекта входят два подземных электромеханических привода Diablo, обеспечивающие надежную работу каждой створки. Для защиты приводов и обеспечения максимального угла открытия в 180 градусов, комплект включает два подземных стальных бокса с механизмом разблокировки. Также в комплекте вы найдете два комплекта механических упоров для встраивания в бокс, два абсолютных энкодера для точного позиционирования и определения препятствий, а также одну плату управления Brain15.
Плата управления Brain15 с входным напряжением 230В и выходным 24В, мощностью 2x150Вт, предоставляет широкие возможности для интеграции. Она оснащена разъемом для приемника Genius 3PIN, имеет подключение для замка, а также поддерживает подключение энкодеров и фотоэлементов по протоколу BUS G-WAY, что позволяет создать комплексную и интеллектуальную систему управления воротами.

Технические характеристики:

• Питание (V): 230;
• Питание мотора (V): 24;
• Номинальная мощность (W): 140;
• Максимальный крутящий момент (Nm): 200;
• Номинальный крутящий момент (Nm): 130;
• Угловая скорость (°/sec): 6;
• Frequency of use at 20 °C: непрерывный;
• Рабочая температура (°C): -20 +55;
• Класс защиты: IP67;
• Масса (kg): 6.5.

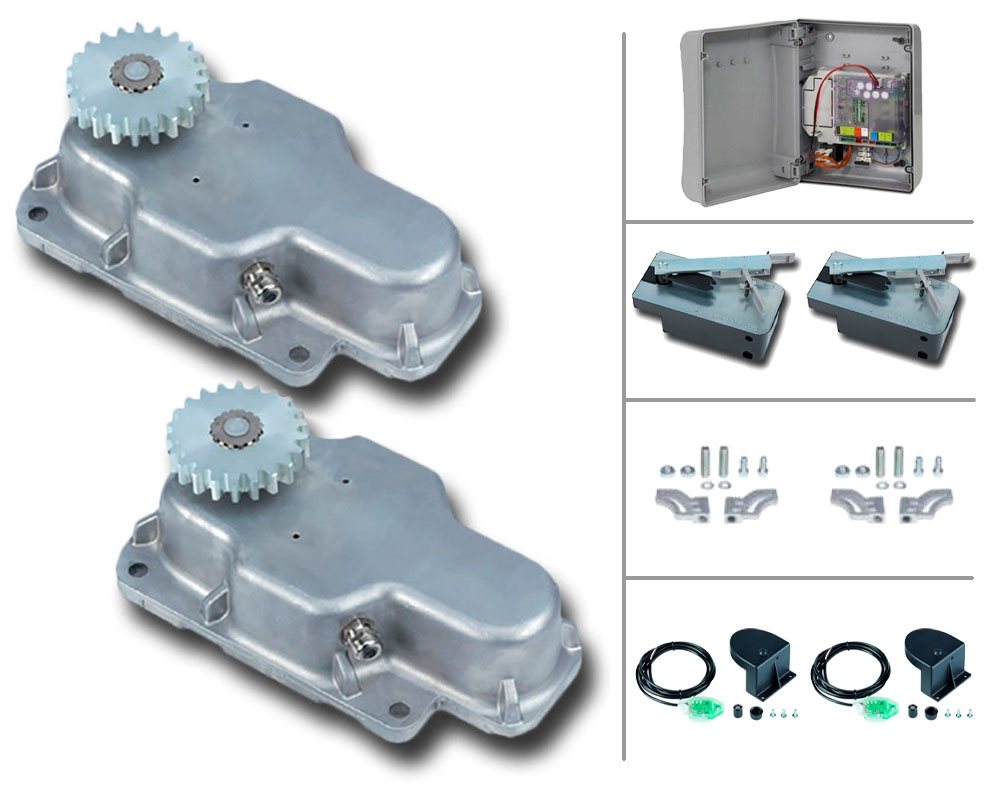

Состав комплекта

• 6170082 - Diablo подземный электромеханический привод распашных ворот, 24В, створка до 2.5м, 200Н*м, 140Ватт, 6 град/с, угол открытия до 180 град., самоблокирующий редуктор, время открывания на 90 град - 20 сек, возможность установки абс.энкодера и механических упоров, 100% интенсивность, -40…+55 град. - 2 шт.

• 6100319 - Подземный бокс для подземного привода для распашных ворот Diablo из окрашенной стали с механизмом разблокировки, обеспечение максимального угла открытия 180 град. - 2 шт.

• 6100320 - Механические упоры для встраивания в подземный бокс для подземного привода для распашных ворот Diablo - 2 шт.

• 6100321 - Абсолютный энкодер для определения положения створки ворот и чувствительности к препятствиям с принадлежностями для крепления для подземного привода для распашных ворот Diablo - 2 шт.

• 6100263 - Плата управления для распашных ворот Brain15, входящее напряжение 230В, выходное 24В, 2x150Вт, разъем приемника Genius 3PIN, подключение замка, возможность подключения энкодеров и фотоэлементов BUS G-WAY - 1 шт.
